Sprøjtestøbning er arbejdshesten i moderne fremstilling, der producerer alt fra flaskehætter og forbrugerprodukter til huse til medicinsk udstyr. Hvis du vurderer sprøjtestøbemaskine produkter eller specificering af en ny produktionslinje, forståelse af maskinen, værktøj, materialer og procesvariabler kan hjælpe dig med at undgå dyre fejl og opnå ensartede dele hurtigere.

Hvad er en sprøjtestøbemaskine?

An sprøjtestøbemaskine er et produktionssystem, der smelter plastik, sprøjter det ind i et formhulrum, pakker det under tryk, køler det og skubber den færdige del ud. Det rigtige sprøjtestøbeudstyr kan forbedre delekvaliteten, reducere skrot og øge produktionseffektiviteten, især til store mængder applikationer.

En typisk sprøjtestøbningsproduktionscelle inkluderer:

• Støbemaskine: Klemmeenhed og indsprøjtningsenhed
• Skimmelsvamp: Produktionsværktøj, der udgør delen
• Materialehåndtering: Tørretumbler, læssemaskine, blender og tilhørende udstyr
• Køling: Køler-, termolator- og formtemperaturkontroludstyr
• Automatisering: Robot-, transport-, synsinspektions- og delehåndteringssystemer

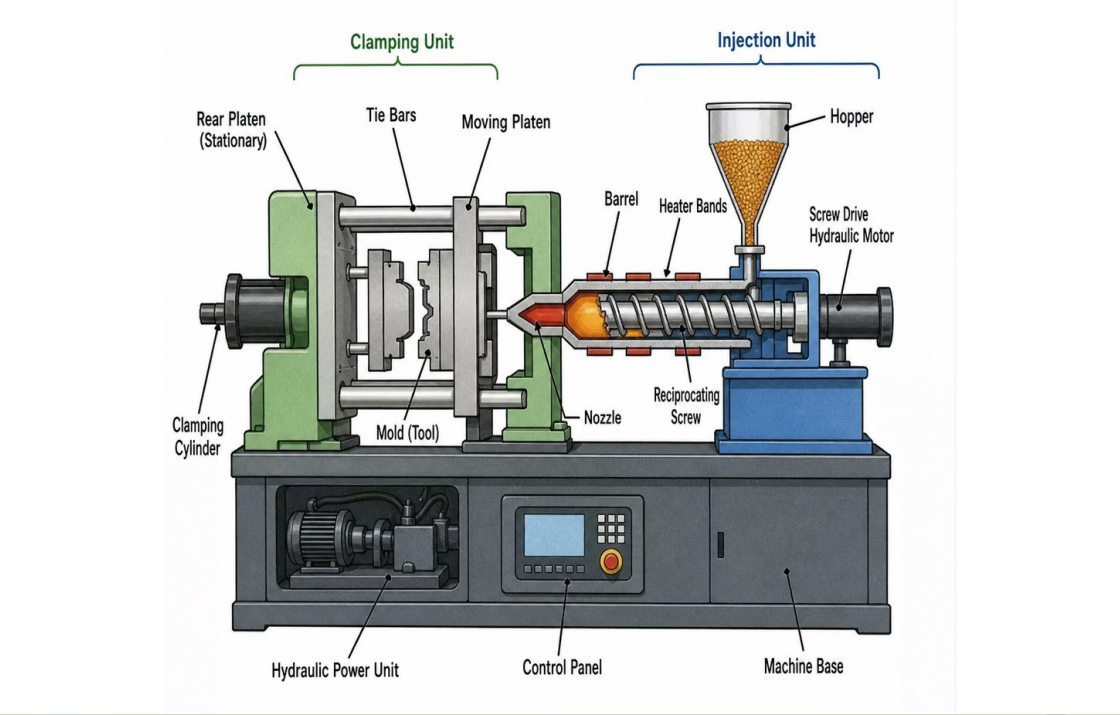

Dele og funktioner til sprøjtestøbemaskine

Forståelse sprøjtestøbemaskine parts and functions er vigtig for fejlfinding, vedligeholdelse, valg af udstyr og procesoptimering.

Hopper og Feed Throat

Den tragt opbevarer og tilfører harpiks i maskinen. Foderhalsen overfører materiale ind i tønden og skal styres korrekt for at forhindre brodannelse eller inkonsekvent fodring. Hygroskopiske materialer kræver typisk en materiale tørretumbler før behogling.

Tønde- og varmebånd

Den tønde indeholder skruen og giver det miljø, hvori polymeren smeltes. Varmebånd opretholde den nødvendige temperaturprofil i hele tønden.

Skru og tjek ring

Den skrue blødgør, bloger og måler polymeren. Den tjek ring hjælper med at forhindre smeltet materiale i at flyde baglæns under injektion, hvilket understøtter ensartet skudstørrelse og repeterbarhed.

Dyse

Den dyse overfører smeltet plast fra tønden til formens indløbsbøsning. Dysedesign og temperatur skal matche materialet, formen og anvendelsen.

Injection Unit Drive

Den injection unit may use hydraulisk, servohydraulisk eller elektrisk drivteknologi til at kontrollere skruens rotation og indsprøjtningsbevægelse.

Klemmeenhed

Den klemmeenhed , inklusive trykpladerne og bindestængerne, åbner og lukker formen og giver tilstrækkelig klemkraft til at modstå hulrumstryk under injektion og pakning.

Ejektor system

Den ejektor system fjerner den støbte del fra kernen. Korrekt ejektortiming og -kraft er afgørende for at forhindre fastklæbning, deformation, stressblegning eller beskadigelse af dele.

Styringer og sensorer

Moderne maskiner bruger controllere og sensorer til at overvåge og regulere indsprøjtningstryk, hastighed, temperatur, skrueposition, cyklustid, alarmer og procesopskrifter.

Typer af sprøjtestøbemaskiner

Når man sammenligner typer af sprøjtestøbemaskiner , overveje den nødvendige præcision, hastighed, energiforbrug, materiale, delegeometri, produktionsvolumen og driftsmiljø.

Elektriske vs. hydrauliske sprøjtestøbemaskiner

Elektriske sprøjtestøbemaskiner er almindeligt udvalgt, når høj præcision, repeterbarhed, renhed og energieffektivitet er vigtige.

Fordelene ved elektriske maskiner inkluderer:

• Høj positioneringsnøjagtighed
• Fremragende shot-to-shot repeterbarhed
• Lavere energiforbrug i mange applikationer
• Lav driftsstøj
• Velegnet til rene og kontrollerede produktionsmiljøer

Potentielle begrænsninger omfatter:

• Højere initial udstyrsomkostninger
• Anvendelsesbegrænsninger for visse krav til meget store tonnage eller ekstreme pligter

Hydrauliske sprøjtestøbemaskiner bruges i vid udstrækning til store dele og krævende industrielle applikationer.

Fordelene omfatter:

• Bredt udvalg af tilgængelige klemkræfter
• Stærk ydeevne til tunge opgaver
• Fleksibel proceskapacitet
• Etableret teknologi med omfattende serviceerfaring

Potentielle overvejelser omfatter:

• Højere energiforbrug sammenlignet med mange moderne elektriske systemer
• Hydraulikolie vedligeholdelse
• Større opmærksomhed på renlighed og lækagekontrol

Hybrid- og servosprøjtestøbemaskiner

Mange moderne maskiner bruger hybride eller servohydrauliske systemer . Fordelene ved sprøjtestøbning med servodrev kan omfatte:

• Reduceret energiforbrug sammenlignet med konventionelle hydrauliske systemer
• Hurtigere og mere præcis bevægelseskontrol
• Lavere varmeudvikling
• Forbedret processtabilitet
• Bedre kontrol med krævende støbeapplikationer

Speciale sprøjtestøbemaskiner

Afhængig af plast sprøjtestøbning ansøgning , kan der være behov for specialudstyr, herunder:

• Højhastigheds-pakkemaskiner
• Multi-komponent og 2K støbemaskiner
• Indsæt støbemaskiner
• LSR sprøjtestøbemaskiner
• Mikrostøbemaskiner

Specifikationer for plastsprøjtestøbemaskine

Den terms plast sprøjtestøbemaskine and plastinjektionsmaskine bruges ofte i flæng. Ved sammenligning af udstyr skal indkøbsspecifikationen dog være præcis.

Vigtige parametre omfatter:

• Klemmekraft: kN eller tons
• Skudstørrelse: gram eller ounce
• Skrue diameter: mm
• Skrue L/D-forhold
• Indsprøjtningstryk
• Injektionshastighed
• Blødgørings- og genvindingsgrad
• Pladens dimensioner
• Bindestangsafstand
• Minimum og maksimal formtykkelse
• Maksimalt dagslys
• Ejektorslag og kraft

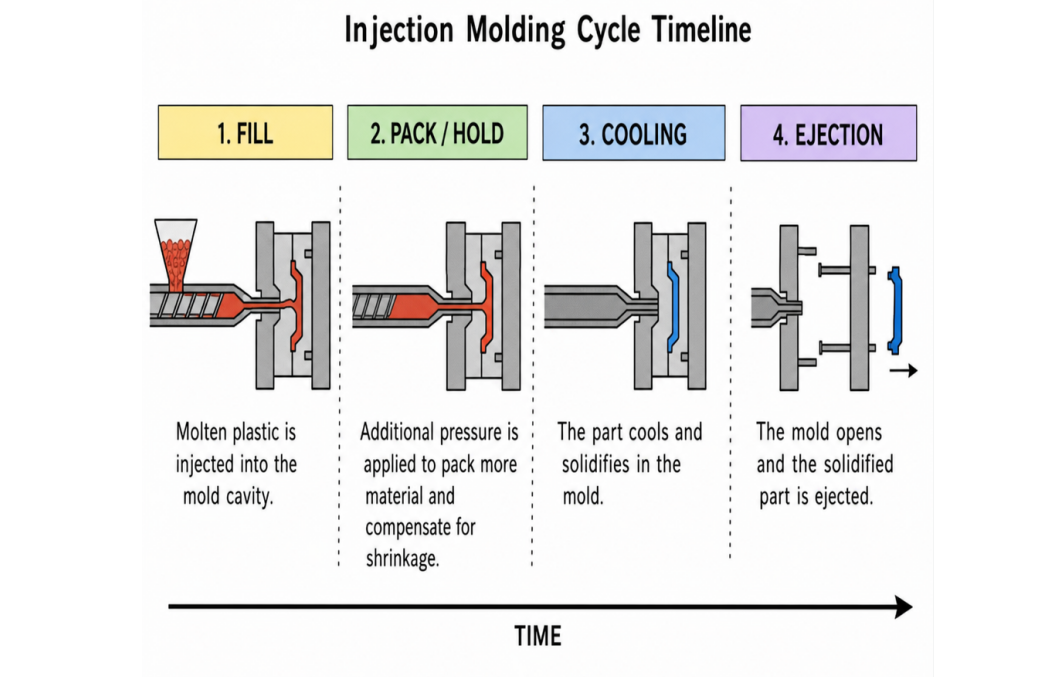

Sprøjtestøbningsproces trin for trin

Forståelse the sprøjtestøbningsproces trin for trin gør det lettere at identificere de variabler, der påvirker kvalitet og cyklustid.

1. Materialeforberedelse

Tør harpiksen efter behov og bibehold producentens specificerede fugtniveau. Forkert materialeforberedelse kan forårsage sprøjt, skørhed, dimensionel ustabilitet og andre defekter.

2. Plastificering

Den screw rotates and melts the polymer. Modtryk kan justeres for at forbedre blanding og smeltekonsistens.

3. Formlukning og klemmeopbygning

Den mold closes and the clamp builds sufficient force before injection begins.

4. Fyldning

Smeltet polymer sprøjtes ind i hulrummet. Injektionshastighed, tryk, smeltetemperatur, formtemperatur og flowadfærd alle påvirker påfyldningsydelsen.

5. Pakning og holding

Pak og hold-trykket kompenserer for materialekrympning, mens lågen forbliver åben. Målet er at opnå den nødvendige delvægt og dimensioner uden for stor belastning.

6. Afkøling

Køling er ofte en af de største bidragydere til den samlede cyklustid. Vægtykkelse, formtemperatur, kølekanaldesign og kølevæskeflow har stor indflydelse på køleydelsen.

7. Formåbning

Den mold opens after sufficient cooling. Controlled mold movement helps prevent part drag, deformation, or vacuum-related sticking.

8. Udkast og håndtering af dele

Ejektorstifter, luft, robotter eller andre systemer fjerner den støbte del. Automatiseret håndtering kan forbedre konsistensen og reducere åbningstiden for formen.

9. Gentag cyklus

Den machine returns to the beginning of the cycle. The objective is a stabilt og gentageligt procesvindue snarere end blot at opnå den kortest mulige cyklus.

Eksempler på sprøjtestøbte plastdele

Forskellige delgeometrier stiller forskellige krav til maskine og form.

Tyndvæggede containere

Tyndvægsemballage kræver høj injektionshastighed, stabil smeltetemperatur, effektiv udluftning og hurtige cyklustider .

Gearhuse

Gearhuse kræver stærk dimensionskontrol, ensartet pakning og afbalanceret køling for at minimere skævhed.

Stik

Stik often require snævre dimensionelle tolerancer, ensartet skudstørrelse, effektiv udluftning og pålidelig formjustering .

Medicinske komponenter

Medicinske komponenter kan kræve procesvalidering, materialesporbarhed, kontrollerede fremstillingsmiljøer og detaljerede procesdata .

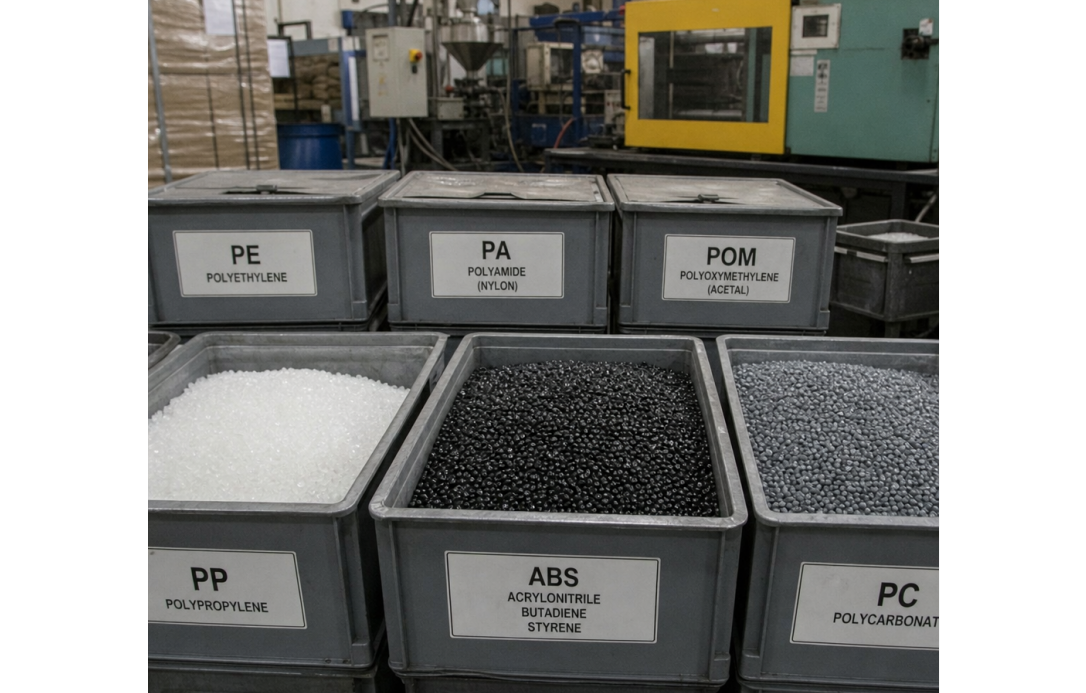

Bedste materialer til sprøjtestøbning

Valg af bedste materialer til sprøjtestøbning afhænger af mekanisk styrke, kemisk resistens, temperaturkrav, udseende, dimensionsstabilitet, omkostninger og lovmæssige krav.

PP og PE

Polypropylen (PP) and polyethylen (PE) er økonomiske materialer med god kemikalieresistens. PP er også meget brugt til applikationer, der kræver levende hængsler.

ABS

ABS tilbyder en nyttig kombination af sejhed, udseende og bearbejdelighed, hvilket gør det almindeligt i forbrugerhuse og industrielle komponenter.

PC

Polycarbonat (PC) giver høj slagfasthed og kan tilbyde fremragende klarhed, selvom det generelt kræver mere krævende forarbejdningsbetingelser end almindelige harpikser.

PA / Nylon

Polyamid (PA eller Nylon) giver styrke og slidstyrke. Fugtkontrol og korrekt tørring er særligt vigtigt.

POM / Acetal

POM (acetal) tilbyder lav friktion, god dimensionsstabilitet og slidstyrke, hvilket gør den velegnet til gear og præcisionsmekaniske komponenter.

PEEK og PEI

PEEK og PEI er højtydende ingeniørpolymerer, der anvendes i krævende temperatur-, kemiske og mekaniske miljøer. De kræver passende designet værktøj og højtemperaturbehandlingskapacitet.

Tip: Materialevalg bør altid evalueres sammen med portdesign, udluftning, køling, formtemperatur og maskinens tryk- og temperaturkapacitet.

Multi-Cavity Form Design Guide

A designguide til støbeform med flere hulrum bør fokusere på at øge output uden at indføre overdreven procesfølsomhed eller vedligeholdelsesrisiko.

Nøgleovervejelser omfatter:

• Løber balance: Oprethold ensartet flow til hvert hulrum
• Port design: Kontroller forskydning, fyldningsadfærd og portfrysning
• Udluftning: Sørg for effektiv gasevakuering for hvert hulrum
• Køling: Oprethold ensartet temperatur i alle hulrum
• Skillelinjeintegritet: Forebyg flash og bibehold skimmeljustering
• Adgang til vedligeholdelse: Gør værktøjer med høj kavitation praktisk at servicere

Ved skalering fra et eller to hulrum til 8, 16, 32 eller 64 hulrum , verificere, at sprøjtestøbemaskinen har tilstrækkelige:

• Skudkapacitet med passende pude
• Injektionshastighed for samtidig hulrumsfyldning
• Blødgørende kapacitet
• Klemkraft
• Form monteringsplads

Sådan vælger du en sprøjtestøbemaskine

Når man bestemmer hvordan man vælger en sprøjtestøbemaskine , start med del, materiale og form , i stedet for at vælge en maskine kun baseret på katalogtonnage.

Produktionskrav

Definer:

• Årlig produktionsmængde
• Påkrævet cyklus tid
• Antal hulrum
• Forventet oppetid
• Målskrotprocent
• Påkrævet automatiseringsniveau

Materialekrav

Vurder:

• Harpiks viskositet
• Smeltetemperatur
• Skimmeltemperatur
• Krav til tørring
• Armering eller fyldstofindhold
• Ætsende eller slibende egenskaber

Klemmekraft

Anslå det nødvendige klemkraft baseret på projekteret delareal, hulrumstryk, materiale og procesforhold. Undgå både utilstrækkelig tonnage og unødvendig overdimensionering.

Skudstørrelse

Vælg en maskine, der kan producere det påkrævede skud og samtidig opretholde en rimelig rækkevidde. Undgå konsekvent drift ved injektionsenhedens ekstreme grænser.

Indsprøjtningshastighed og tryk

Højhastighedsindsprøjtning kan være kritisk for tyndvæggede dele, lange flowlængder og krævende fyldningsmønstre . Bekræft, at maskinen kan opnå den påkrævede indsprøjtningshastighed uden at nå sine tryk- eller hastighedsgrænser.

Formens dimensioner

Tjek:

• Pladens dimensioner
• Bindestangsafstand
• Formtykkelsesområde
• Maksimalt dagslys
• Ejektor specifikationer
• Formvægtkapacitet

Procesovervågning

Overvej til krævende applikationer hulrumstrykovervågning, temperaturovervågning, datalogning, alarmgrænser og receptstyring .

Automationskompatibilitet

Hvis automatisering er planlagt, skal du kontrollere kompatibiliteten med:

• Robot grænseflader
• End-of-arm værktøj
• Transportører
• Synsinspektion
• Del adskillelse
• Sikkerhedssystemer

Køb af en brugt sprøjtestøbemaskine

Hvis du søger efter en sprøjtestøbemaskine for sale , vurdere maskinens tilstand i stedet for kun at fokusere på dens indkøbspris.

Anmodning:

• Løbe timer
• Vedligeholdelsesjournaler
• Slidmål på skrue og tønde
• Hydraulikolie tilstand , hvor det er relevant
• Controller version
• Elektrisk system tilstand
• Tilgængelighed af reservedele
• Servicehistorik
• Bevis for gentagelse af processen

Når det er muligt, skal du køre maskinen med en repræsentativ form eller din faktiske produktionsform før køb.

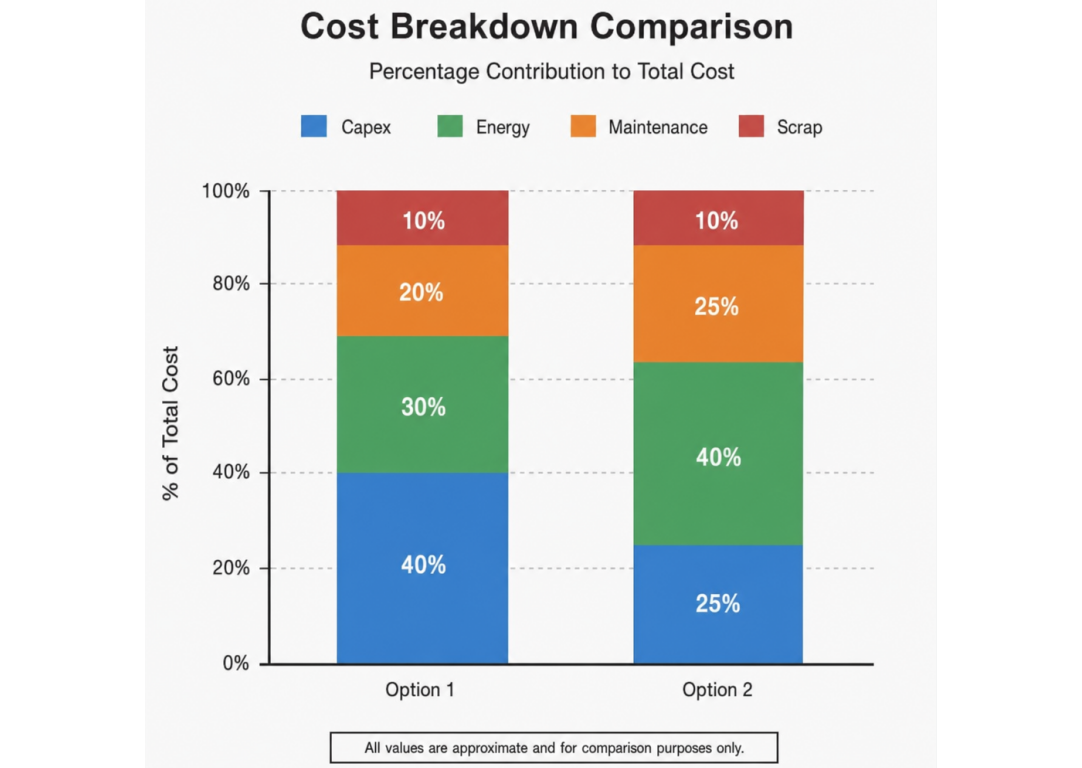

Sammenligning af omkostninger til sprøjtestøbemaskine

An sprøjtestøbemaskine cost comparison bør overveje de samlede ejeromkostninger frem for den oprindelige købspris alene.

De vigtigste omkostningsdrivere omfatter:

• Maskinarkitektur: elektrisk, hydraulisk eller hybrid
• Klemkraft
• Skudkapacitet
• Automatiseringsevne
• Sikkerhedssystemer
• Controller funktioner
• Procesovervågning
• Præcisionspakker
• Lokal servicedækning
• Garanti
• Tilgængelighed af reservedele

Overvej også løbende omkostninger såsom:

• Energiforbrug
• Kølekrav
• Forebyggende vedligeholdelse
• Reservedele
• Træning
• Idriftsættelse
• Nedetid
• Skrot
• Produktionseffektivitet

En maskine med en højere indkøbspris kan have en anden overordnet økonomisk profil, når energiforbrug, vedligeholdelse, produktivitet og nedetid er inkluderet.

Sprøjtestøbningsfejl og -løsninger

De fleste støbefejl kan spores til problemer, der involverer påfyldning, pakning, køling, materialetilstand, udluftning eller formdesign .

Flash

Mulige årsager omfatter for stort hulrumstryk, utilstrækkelig klemkraft, beskadigelse af skillelinjen, forskydning af skimmelsvamp eller for stort slid.

Tjek:

• Indsprøjtningstryk
• Injektionshastighed
• Klemkraft
• Skillelinjetilstand
• Form justering
• Skimmelsvamp

Vask mærker

Mulige årsager omfatter utilstrækkelig pakning, for tidlig frysning af porten, for stor lokal vægtykkelse eller utilstrækkelig afkøling.

Potentielle justeringer omfatter:

• Optimering af pak- og holdtryk
• Øger den effektive pakketid
• Forbedring af portdesign
• Forbedring af køling
• Reducerer overdreven ribbe- eller vægtykkelse

Warpage

Warpage er ofte relateret til ujævn afkøling, differentiel krympning, overdreven molekylær orientering eller ubalanceret pakning .

Tjek form-temperatursymmetri, køleydelse, pakningsforhold og flowretning.

brændemærker

Brændmærker kan indikere indespærret gas og utilstrækkelig udluftning , især nær slutningen af fyld.

Tjek:

• Forme udluftninger
• Udluftningsrenhed
• Injektionshastighed near the end of fill
• Gasfælde steder
• Materialetilstand

Splay og Silver Streaks

Splay kan skyldes fugt, overdreven forskydning, forurening eller dårlig udluftning .

Bekræft harpikstørring, materialehåndtering, skrueforhold og forarbejdningsparametre.

Svejselinjer

Svejselinjer opstår, når separate smeltefronter mødes.

Mulige procesforbedringer omfatter:

• Justering af smeltetemperatur
• Justering af formens temperatur
• Optimering af injektionshastighed
• Forbedring af udluftning
• Gennemgang af portens placering

Fejlfinding Short Shot Molding

For kortskudsstøbning , tjek følgende områder systematisk.

1. Materiale og tørring

Bekræft harpikstype, fugtniveau, genslibningsforhold, materialeflow og fødesystemets tilstand.

2. Smeltetemperatur

Kontroller, om smeltetemperaturen er for lav, og kontroller tøndezonetemperaturer, termoelementer, varmelegemeydelse og blødgøringsadfærd.

3. Injektionshastighed og tryk

Afgør, om maskinen er ved at nå sin maksimalt indsprøjtningstryk eller hastighedsgrænse før hulrummet er fyldt.

4. Udluftning og gasfælder

Blokkede eller utilstrækkelige ventilationsåbninger kan forhindre fuldstændig fyldning. Rengør eksisterende ventilationsåbninger, og gennemgå placeringer af gasfælder.

5. Port- og løberrestriktioner

Undersøg porten, løberen, indløbet og området for koldsnegl for begrænsninger eller forkerte dimensioner.

6. Pude og skudstørrelse

Bekræft skudstørrelse, pudestabilitet og kontrolringydelse. Inkonsekvent pude kan indikere et problem med injektionsenhed eller skrue/tjekring.

Sådan reduceres sprøjtestøbningscyklustiden

Til reducere sprøjtestøbningscyklustiden , fokus især på køling og håndtering af dele, samtidig med at delens kvalitet bevares.

Optimer formkøling

Forbedre kølekanallayout, kølevæskeflow, turbulens og nærhed til den støbte del.

Optimer Pack and Hold

Forkort pakningen og hold den kun efter bekræftelse gate frysetid og delvægt stabilitet . At reducere holdetiden for aggressivt kan øge synkemærker, krympning og dimensionsvariation.

Forbedre udluftning

Effektiv udluftning kan tillade hurtigere påfyldning og reducerer brændemærker og indespærrede gasdefekter.

Forbedre automatisering

Robotter og automatiseret håndtering af dele kan sørge for ensartet fjernelse og reducere forsinkelser ved åbning af skimmelsvamp og lukning.

Optimer udstødning

Korrekt ejektortiming, slag og delfrigivelse kan forhindre fastklæbning og unødvendige cyklusforsinkelser.

Vigtigt: En kortere cyklus er kun en forbedring, når kvaliteten forbliver stabil. Overvåg OEE, skrothastighed, delvægt, dimensionsvariation og nedetid , ikke cykle tid alene.

Standarder for sprøjtestøbning af medicinsk kvalitet

For regulerede medicinske komponenter, standarder for sprøjtestøbning af medicinsk kvalitet involverer meget mere end at producere visuelt acceptable dele.

Produktionsplanlægning kan omfatte:

• IQ/OQ/PQ procesvalidering
• Materialets sporbarhed
• Lot kontrol
• Kontrolleret materialehåndtering
• Renrumskompatibilitet, hvor det kræves
• Kalibreret måleudstyr
• Forandringsledelse
• Procesovervågning
• Alarmstyring
• Opbevaring af produktionsdata

Til disse applikationer bør maskinvalg understreges repeterbarhed, proceskontrol, sporbarhed og datafangst , ikke blot klemme tonnage.

Endelig takeaway

Vellykket sprøjtestøbning afhænger af justeringen af maskine, form, materiale og proces .

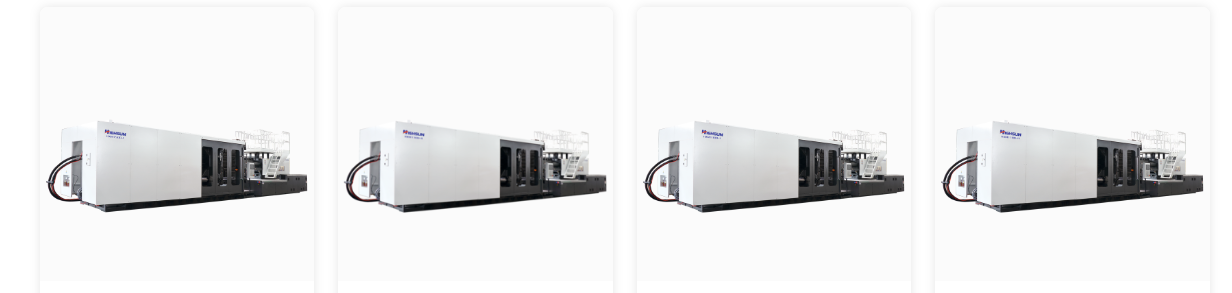

Den right plast sprøjtestøbemaskine skal give tilstrækkelig klemkraft, injektionskapacitet, formkompatibilitet, proceskontrol og repeterbarhed til den påtænkte anvendelse. Samtidig skal formen give effektiv påfyldning, udluftning, afkøling og udkastning.

Brug sprøjtestøbningscyklussen— fylde, pakke, afkøle og skubbe ud -som rammen for optimering. Når der opstår defekter, skal du behandle dem som processignaler, der kan pege på problemer med fugt, tryk, temperatur, luftstrøm, materialeadfærd eller kølebalance .

Med disciplineret maskinvalg, veldesignet værktøj, kontrollerede materialer og systematisk procesovervågning kan producenter forbedre repeterbarhed, reducer skrot, forkort cyklustider og skaler produktionen med større sikkerhed .
