Hvad er en plastsprøjtestøbemaskine?

Hvad er en Plast indsprøjtningsmaskine ?

En plastinjektionsmaskine er industrielt produktionsudstyr, der opvarmer fast plastikharpiks til en smeltet tilstand og derefter tvinger det smeltede materiale ind i en lukket stålform under kontrolleret tryk, hvor det afkøles og størkner til en færdig del inden for sekunder til et par minutter. Denne udstyrskategori er mere formelt kendt som en sprøjtestøbemaskine , og det sidder i centrum for moderne støbeplastmaskiner, der bruges på tværs af bilindustrien, emballage, elektronik, husholdningsapparater og forbrugsvarer produktionslinjer.

Den grundlæggende opgave for enhver plaststøbemaskine er at omdanne rå harpikspellets til en repeterbar, dimensionelt konsistent del, cyklus efter cyklus, uden at skifte værktøj mellem batch. En enkelt form monteret i spændeenheden kan producere tusindvis af næsten identiske dele, hvilket er en af ​​grundene til, at sprøjtestøbning forbliver en primær produktionsmetode for højvolumen plastkomponenter på tværs af så mange industrier.

Maskiner i denne kategori er almindeligvis dimensioneret efter klemkraft, udtrykt i tons, og efter skudstørrelse, som beskriver, hvor meget smeltet plast injektionsenheden kan levere i en enkelt cyklus. Klemmekraften på almindelige plastinjektionsmaskinemodeller kan variere fra under 100 tons til små præcisionsgenstande såsom stik og hætter op til 3000 tons til store dele såsom paller, skraldespande og karrosseripaneler til biler.

Hvordan fungerer en plastsprøjtestøbemaskine?

Hver sprøjtestøbepressecyklus følger den samme firetrinssekvens, uanset om maskinen er en lille præcisionsenhed eller en tung tonnagepresse bygget til store industrielle dele. At forstå hvert trin hjælper med at forklare, hvorfor cyklustid, spændekraft og delkvalitet er så tæt forbundet.

Klemmetrin

Spændeenheden lukker og låser de to halvdele af formen sammen og påfører tilstrækkelig kraft til at holde formen lukket mod trykket fra plasten, der er ved at blive sprøjtet ind. Dette er stadiet, hvor spændekraften, beskrevet i detaljer nedenfor, bliver den afgørende faktor for, hvor stor eller tyk en del maskinen kan håndtere.

Injektionsstadiet

En roterende skrue inde i den opvarmede tønde smelter faste harpikspellets og skubber den smeltede plast gennem en dyse ind i støbeformens hulrum. Indsprøjtningstryk og indsprøjtningshastighed er afstemt efter materialet og delens geometri, så hulrummet fyldes jævnt, før plasten begynder at afkøle.

Afkølingsstadie

Når hulrummet er fyldt, fortsætter formen med at holde delen, mens varmen trækkes ud gennem kølekanaler inde i formen. Køling er typisk det længste enkelttrin i cyklussen, og vægtykkelsen har en direkte effekt på, hvor lang tid det tager, et forhold vist i cyklustidsdiagrammet senere i denne artikel.

Udkastningsstadiet

Efter at delen er afkølet nok til at holde sin form, åbnes spændeenheden, og ejektorstifter skubber den færdige del ud af formen. Maskinen nulstiller derefter, og sekvensen gentages for det næste skud.

Typer af plaststøbemaskiner tilgængelige i dag

Producenter af plastudstyr til støbemaskiner grupperer generelt maskiner efter, hvordan spænde- og indsprøjtningsenhederne drives. De fire kategorier nedenfor dækker det meste af det, der bruges i produktionsmiljøer i dag, og mange maskinlinjer forgrener sig også til specialiserede serier såsom to pladedesigns, højhastighedslinjer og dobbeltfarvesystemer bygget til dele, der kombinerer to materialer i et enkelt skud.

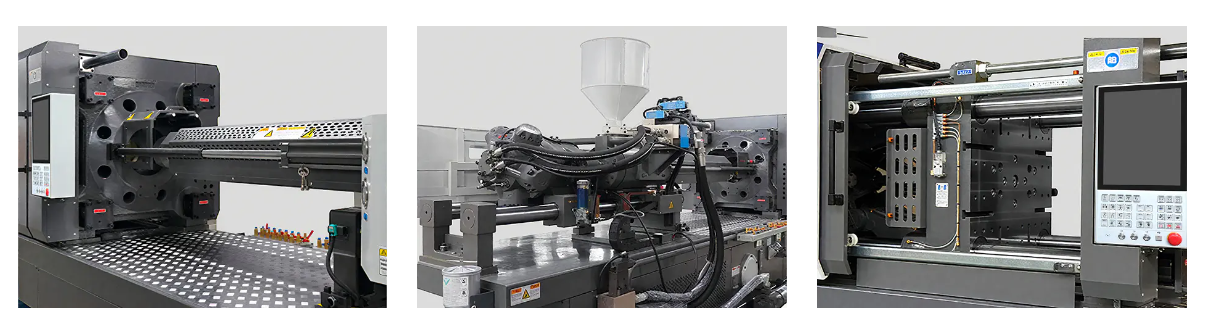

Nøglekomponenter inde i en plastsprøjtestøbemaskine

Uanset drevtype afhænger en maskinel plaststøbelinje af, at den har de samme kernebyggesten, der arbejder sammen. At vide, hvad hver del gør, gør det nemmere at læse et maskinspecifikationsark og sammenligne modeller, før man forpligter sig til et produktionslayout.

• Injektionsenhed : tragt, opvarmet tønde og skrue, der smelter harpikspellets og skubber smeltet plast ind i formen.
• Spændeenhed : plader, bindestænger og en vippe- eller hydraulisk mekanisme, der holder formen lukket under indsprøjtning.
• Skimmelsvamp : værktøjet, der former delen, monteret mellem de faste og bevægelige plader.
• Kontrolsystem : betjeningspanelet og controlleren, der styrer temperatur, tryk, hastighed og timing for hvert trin.
• Drivsystem : den hydrauliske pumpe, servomotor eller elektrisk motor, der driver fastspænding og indsprøjtningsbevægelse.
• Kølesystem : vand- eller oliekanaler, inde i formen og rundt om tønden, der fjerner varme under cyklussen.
• Ejektor system : stifter eller plader, der skubber den færdige del fri af formen, når den er afkølet.

Præcisionssprøjtestøbningsbearbejdningstolerancer afhænger i høj grad af, hvor godt disse systemer er afstemt til delen, hvorfor komponentvalg betyder lige så meget som den samlede maskintonnage.

Forståelse af klemkraft i støbemaskiner

Klemkraft er mængden af kraft en maskine anvender for at holde de to formhalvdele lukket, mens smeltet plast sprøjtes ind under tryk. Hvis spændekraften er for lav for en given del, kan formen revne en smule under indsprøjtning og lade tynd plast lække ud langs skillelinjen, en defekt almindeligvis kendt som flash.

Klemkraften måles normalt i tons og er tæt knyttet til det projicerede overfladeareal af den del, der støbes, sammen med det indsprøjtningstryk, materialet kræver. Større, fladere dele har typisk brug for mere klemkraft end små, dybvæggede dele med tilsvarende volumen.

Som diagrammet viser, skalerer almindelige plaststøbemaskiner fra under 300 tons til kompakte maskiner brugt på små dele, op gennem 1600 til 3000 ton række forbeholdt ekstra store komponenter såsom paller, store skraldespande og kropspaneler.

Cyklustid for sprøjtestøbning forklaret

Cyklustid er den samlede tid, der er nødvendig for at fuldføre én fuld opspændings-, indsprøjtnings-, afkølings- og udstødningssekvens. Det er et af hovedtallene, der bruges til at estimere, hvor mange dele en maskine kan producere i et skift.

Køling tegner sig normalt for den største enkeltandel af cyklustiden, og vægtykkelsen er den største drivkraft for, hvor lang tid afkøling tager, da varme skal rejse længere ud af en tykkere sektion, før delen er stiv nok til at skubbe ud.

En tyndvægget del omkring 1 mm kan afkøle og skubbe ud på godt under 20 sekunder, mens en del med 5 mm vægge kan tage langt over et minut at nå det samme punkt, selv på en ellers identisk maskine.

Almindelige anvendelser af sprøjtestøbningspresser på tværs af industrier

Plastindsprøjtningsmaskinens output dukker op flere steder, end de fleste er klar over, fra huset på et husholdningsapparat til den indvendige beklædning af en bil. Nedenstående skema giver et generelt referencebillede af, hvor sprøjtestøbepresser har den største brug, baseret på almindelig industripraksis snarere end en enkelt formel undersøgelse.

Automotive og transport

Kofangere, indvendige beklædningspaneler, instrumentbrætter og huse under motorhjelmen produceres ofte på plaststøbemaskiner med større tonnage på grund af store delstørrelser og krævende dimensionskrav.

Emballage og forbrugsvarer

Hætter, lukninger, tyndvæggede beholdere og husholdningsartikler køres typisk på hurtigere cykelmaskiner, ofte servodrevne, hvor outputvolumen betyder lige så meget som delpræcision.

Elektronik og apparater

Indkapslinger, konnektorer og indvendige beslag kræver snævre tolerancer, hvilket er hvor servo-sprøjtestøbemaskiner og hybridsystemer har tendens til at blive favoriseret for deres gentagelige kontrol.

Sådan vælger du en sprøjtestøbemaskine til dine produktionsbehov

Valg af den rigtige plastinjektionsmaskine starter med delen, ikke maskinkataloget. Nogle få kernefaktorer afgør typisk, hvilken maskinklasse der passer til et givent job.

Som et groft udgangspunkt estimeres tonnagebehovet ofte ved at multiplicere delens projekterede areal med en trykfaktor, der er bundet til materialet, og derefter tilføje margen for delens kompleksitet. At arbejde gennem denne beregning med en maskinbygger, før færdiggørelse af værktøj, hjælper med at undgå at vælge en presse, der er underdimensioneret eller unødigt overdimensioneret til opgaven.

Servo sprøjtestøbemaskiner vs hydrauliske sprøjtestøbemaskiner

Begge maskintyper fuldfører den samme firetrinscyklus, som er beskrevet tidligere, men måden, de leverer klemme- og indsprøjtningskraft på, er nok forskellig til at påvirke energiforbrug, præcision og støj på værkstedsgulvet.

Hvor hydrauliske sprøjtestøbemaskiner fører hen

Hydrauliske systemer leverer generelt en stærk rå spændekraft ved en lavere strukturel kompleksitet, hvilket er grunden til, at tunge tonnagepresser, der bruges til store strukturelle dele, stadig ofte er hydrauliske eller hybride frem for fuldt elektriske.

Hvor servo-sprøjtestøbemaskiner fører hen

Servodrevne systemer justerer motorhastigheden, så den matcher den nøjagtige effekt, der kræves på hvert trin af cyklussen i stedet for at køre en pumpe kontinuerligt, hvilket typisk sænker energiforbruget og reducerer driftsstøj, samtidig med at det forbedrer repeterbarheden for præcisionsdele.

Om Ningbo Highsun Plastic Machinery Co., Ltd.

Ningbo Highsun Plastic Machinery Co., Ltd. er baseret i Beilun Science and Technology Park i Ningbo, et område, der er bredt kendt i industrien som et center for produktion af plastmaskiner. Fabrikken dækker mere end 120.000 kvadratmeter og er dedikeret til at producere sprøjtestøbemaskiner af mærket HIGHSUN.

Bygget på tæt på 20 år af fokuseret udvikling og trække på mere end 50 år af fremstillingserfaring videreført fra sit moderselskab, er HIGHSUN Machinery vokset til en top 3 producent af plastsprøjtestøbemaskiner i Ningbo og en af de 10 bedste producenter af plaststøbemaskine i Kina. Raffineret processtyring og konsekvente fremstillingsmål forbliver det operationelle fokus på tværs af hver produktlinje.

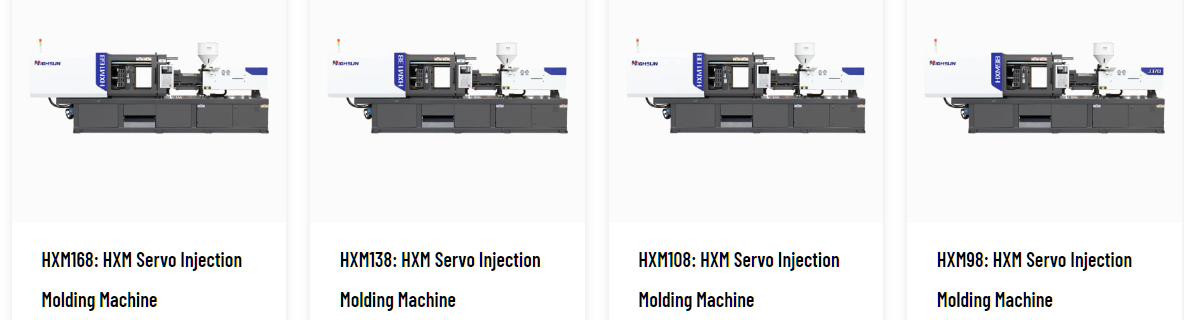

Det nuværende produktsortiment spænder over el- og oliehybridserier, to pladeserier, højhastighedsserier, ublandede dobbeltfarveserier, blandede dobbeltfarveserier, BMC-serier, PET-serier og PVC-serier, der dækker klemkraft fra 98 tons til 3000 tons . Tilpassede konfigurationer er også tilgængelige til produktionsbehov, der falder uden for en standardserie.

Highsun opererer omkring en kundecentreret filosofi, opsummeret internt som stræben efter ekspertise og støbning perfektion, med det bredere mål at opbygge et førende højtydende sprøjtestøbemaskinemærke.
