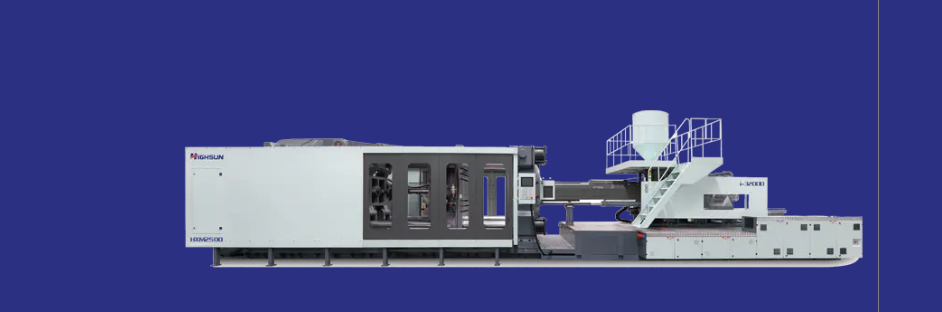

Hvad er en servo-sprøjtestøbemaskine?

en " servo sprøjtestøbemaskine" er en type sprøjtestøbeudstyr, der bruger en servomotor som sin primære strømkilde. "Servo" refererer til drivsystemets evne til at reagere præcist og hurtigt på styrekommandoer.

1. Traditionel hydraulisk sprøjtestøbemaskine vs. Servo sprøjtestøbemaskine

Traditionelle hydrauliske sprøjtestøbemaskiner: Brug en asynkronmotor med konstant hastighed til at drive en hydraulisk pumpe. Den hydrauliske pumpe kører kontinuerligt og genererer et fast tryk og flow. Maskinen bruger proportionalventiler eller servoventiler til at justere det tryk og flowhastighed, der kræves til forskellige operationer (såsom formlukning, indsprøjtning, holdetryk, afkøling, formåbning og udstødning).

Ulemperne ved denne metode er:
Betydeligt energispild: Motoren og pumpen kører kontinuerligt med fuld kapacitet og forbruger energi. Selv når maskinen køler eller venter, kræves der en betydelig mængde energi for at opretholde systemtryk og overløb.
Hurtig stigning i olietemperaturen: Overløb og friktion genererer betydelig varme, hvilket kræver et ekstra kølesystem.
Høj støj: Den kontinuerligt kørende pumpe genererer betydelig støj.
Begrænset kontrolnøjagtighed og reaktionshastighed: På grund af ventilregulering er nøjagtigheden og hastigheden ringere end direkte motorstyring. Traditionelle helelektriske maskiner bruger flere servomotorer til direkte at drive hver bevægelsesakse (såsom formlukning, indsprøjtning og udstødning) via mekanismer såsom kugleskruer eller synkrone bælter.
Fordelene omfatter høj præcision, ren drift og energieffektivitet. Ulemper omfatter kompleks struktur, høje omkostninger og generelt lavere spændekraft end hydrauliske modeller.

Funktioner og driftsprincipper for servo-sprøjtestøbemaskiner:
Kernestrømkilde - Servomotor: Erstatter den traditionelle motor med konstant hastighed.
Closed-loop kontrolsystem:
Regulatoren udsender kommandoer baseret på indstillede procesparametre (tryk, hastighed og position).
Servodrevet roterer servomotoren præcist.
Servomotoren driver direkte en hydraulisk pumpe med fast slagvolumen (typisk en intern gearpumpe eller en stempelpumpe).
En feedback-enhed (såsom en encoder) monteret på motoren eller pumpen overvåger motorens hastighed (svarende til pumpens udgangsflow) og drejningsmoment (svarende til pumpens udgangstryk) i realtid.
Feedbacksignalet sendes tilbage til regulatoren, som løbende sammenligner den aktuelle værdi med den indstillede værdi og justerer den kommando, der sendes til drevet, og danner et lukket kredsløbsstyringssystem for at sikre, at outputtet præcist matcher det flow og det tryk, der kræves til den aktuelle driftsfase. On-demand olieforsyning:
Dette er kernefordelen ved servohydrauliske sprøjtestøbemaskiner.
Systemet driver kun motoren og pumpen, når en handling er påkrævet, og hastigheden og drejningsmomentet (dvs. flowhastighed og tryk) justeres præcist i realtid baseret på de specifikke krav til denne handling.
Når en handling er afsluttet, og næste trin begynder (såsom når indsprøjtningen slutter, og trykket holdes), eller når maskinen er i køle- eller standbytilstand, kan servomotoren og den hydrauliske pumpe stoppe helt, og de forbruger stort set ingen energi.
Der kræves ingen overløbsventil for at regulere tryk og flow, hvilket reducerer energitab og olieopvarmning.

Fordele ved servo-sprøjtestøbemaskiner:
Energibesparelser: Sammenlignet med traditionelle hydrauliske presser opnås der typisk energibesparelser på 30%-70% afhængig af produktcyklus, procesparametre og selve maskinen.
Høj reaktionsevne og præcis kontrol: Servomotorens ekstremt hurtige reaktionshastighed og præcise drejningsmomentkontrol forbedrer i høj grad kontrolnøjagtigheden og repeterbarheden af ​​nøgleprocesparametre såsom indsprøjtningshastighed, holdetryk og positionskontrol, hvilket forbedrer produktkvaliteten og konsistensen. Den er særligt velegnet til præcisionsstøbning. Lavere olietemperatur: På grund af væsentligt reduceret energispild (især eliminering af overløbstab og reduceret friktionsvarme), er temperaturstigningen på hydraulikolien væsentligt lavere, hvilket forlænger levetiden af ​​hydraulikolien og tætninger.
Lavt støjniveau: Motoren kører ved lav hastighed eller er stoppet det meste af tiden, hvilket resulterer i væsentligt lavere støjniveauer end den kontinuerligt kørende støj fra en traditionel hydraulisk presse.
Højere produktionseffektivitet: Hurtigere reaktionshastighed kan nogle gange forkorte cyklustider (såsom under acceleration af formåbning og lukning).
Ren og miljøvenlig: Lavere olietemperaturer reducerer tendensen til olieoxidation og lækage, hvilket resulterer i et renere arbejdsmiljø.

De strukturelle forskelle mellem servo-sprøjtestøbemaskiner og traditionelle hydrauliske sprøjtestøbemaskiner:
Den største forskel ligger i kraftdrevenheden.
Traditionelle hydrauliske presser: Konstant hastighed motordoseringspumpe/variabel pumpe proportionalventil/servoventil.
Servo hydrauliske presser: Servomotor doseringspumpe servodrev højpræcisions-feedback-enhed.
Maskinens hovedstruktur, inklusive klemmemekanismen, indsprøjtningsmekanismen, cylinderskruen osv., ligner den for en standard hydraulisk presse.

2. Almindelige fejl på servo-sprøjtestøbemaskiner

(1) Alarm/fejl i servodrev:
Overstrøm/overbelastning: Mekanisk blokering, overdreven belastning (såsom dårlig smøring, skimmelproblemer), intern kortslutning af drevet eller motoren, forkert parameterindstilling.
Overspænding/underspænding: Ustabil strømforsyningsspænding, bremsemodstandsfejl eller forkert valg, overdreven regenerativ energi, intern fejl i drevet.
Overophedning: Dårlig varmeafledning (ventilatorfejl, støv på kølepladen), høj omgivelsestemperatur, overbelastningsdrift.
Encoderfejl/kommunikationsfejl: Encoderkabelskade, dårlig kontakt, encoderskade, alvorlig interferens, drevinterfaceproblem.
For stor positionsafvigelse: Pludselig eller for stor belastningsændring, urimelig responsparameterindstilling, for stor mekanisk frigang, problem med enkoderfeedback.

(2) Servomotorfejl:
Motoroverophedning: Overbelastningsdrift, dårlig varmeafledning, høj omgivelsestemperatur, lejeskade, der fører til øget friktion, viklingsproblem. Unormal støj/vibration af motoren: Slid eller beskadigelse af lejer, bøjning af motoraksel, kobling løs eller beskadiget, belastningsubalance, mekanisk resonans.
Motoren roterer ikke/er svag: Driveren har ingen udgang, motorviklingen er åben eller kortsluttet, strømforsyningsproblem, bremsen er ikke udløst (hvis nogen), parameterindstillingsfejl.

(3) Unormalt systemtryk:
Utilstrækkeligt tryk: Utilstrækkeligt output fra servopumpen (utilstrækkelig motorhastighed/drejningsmoment, internt slid på pumpen), tryksensorfejl/kalibreringsforskydning, trykreguleringsventilfejl eller indstillingsfejl, overløbsventilfejl, alvorlig lækage i cylinderen, blokering af oliefilteret resulterer i utilstrækkeligt flow.
Trykudsving/ustabilitet: Luft i olien, tryksensorfejl, luft i olien, tryksensorfejl, ustabil servokontrolrespons, hydraulikventil (såsom proportionaltrykventil) sidder fast eller fejler, olieforurening resulterer i dårlig ventilkernebevægelse.
For højt tryk: Tryksensorfejl, trykreguleringsventilfejl, styresignalfejl.

(4) Hydraulikolierelaterede problemer:
For høj olietemperatur: Kølesystemfejl (kølerblokering, ventilatorfejl, utilstrækkelig kølevand/høj temperatur), alvorlig systemlækage, der resulterer i stort energitab, for høj omgivelsestemperatur, forkert valg af olieviskositet, utilstrækkelig olievolumen.
Olieforurening: Vandindtrængning (forårsager emulgering og rust), partikelforurening (forårsager ventilklæbning og pumpeslid), oxidation og forringelse (viskositetsændringer og slamdannelse). Dette er den mest almindelige og mest skadelige årsag til hydrauliske systemproblemer.
Lækage: Løse samlinger, ældning og beskadigelse af tætninger, skader på rørledninger eller cylindre/ventilhuse.

3. Ofte stillede spørgsmål om Servo-sprøjtestøbemaskiner

Q1: Hvad er en servo-sprøjtestøbemaskine?
A1: En sprøjtestøbemaskine, der præcist styrer bevægelsen af ​​en hydraulisk pumpe eller mekaniske komponenter ved hjælp af en servomotor. Dens kerneprincip er "energi efter behov" - energi forbruges kun under bevægelse, og motoren stopper, når den holder stille, hvilket resulterer i energibesparelser på op til 30%-70%.

Q2: Servo-sprøjtestøbemaskiner vs. traditionelle hydrauliske presser vs. helelektriske presser?
A2: Traditionelle hydrauliske presser: Motoraflastningsventil med konstant hastighed → Højt energiforbrug og høj støj.
Helelektriske presser: Direkte drev med flere servomotorer → Høj præcision og ingen hydraulikolie, men kompleks struktur og høje omkostninger.
Servo hydrauliske presser: Servomotorer driver hydrauliske pumper → Afbalancerer energibesparelser, præcision og høj spændekraft, hvilket giver den bedste værdi for pengene.

Q3: Hvad skal jeg gøre, hvis servodrevalarmen "Overload" (OL)?
A3: Trin-for-trin fejlfinding:
Kontroller, om maskinen sidder fast (f.eks. fremmedlegemer i formen, utilstrækkelig smøring). Kontroller motorens isolationsmodstand (brug et multimeter til at måle vikling-til-jord modstand > 5 MΩ).
Kontroller drevparametrene (hvis motoreffektindstillingen er forkert).

Q4: Hvad kan være årsagen til afmatningen?
A4: Unormal hydraulikolieviskositet (tyndere ved høje temperaturer/tykkere ved lave temperaturer).
Tilstoppet filter → utilstrækkeligt flow (tjek differenstrykindikatoren).
Slid på cylindertætning og intern lækage (bekræft med en trykholdetest).
